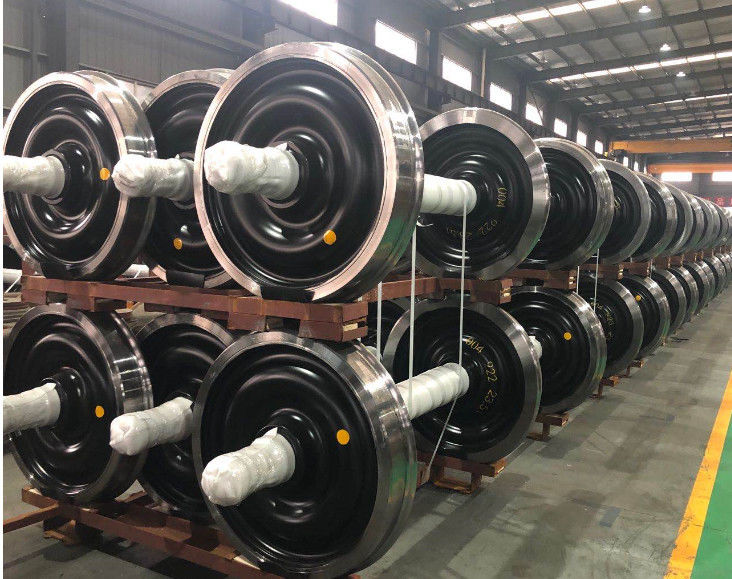

Conjunto de ruedas de ferrocarril BA004 Conjunto de ruedas (22,5 t) Certificación de la ETI
Conjuntos de ruedas, de ancho de vía 1435 mm, con ruedas de monobloque de 920 mm, para una carga de eje de 22,5 toneladas
De acuerdo con la especificación técnica EN EN13260 (conjunto de ruedas), EN EN13261 (ejes) y EN EN EN13262 (ruedas).
Principales características técnicas:
- ancho de banda 1435 mm
- longitud total del eje 2180 (+1/-1) mm
- distancia entre los ejes de los rodamientos 2000 mm
- distancia entre las dos ruedas presionadas en el eje: 1360 (+1/-1)
- presión nominal de las ruedas sobre el diámetro del eje f 200 mm
- peso del conjunto de ruedas aproximadamente 998 kg
- diámetro de rodadura de las ruedas de 920 mm (+4/-0)
- el diámetro de la rueda de la señal de límite de desgaste de 840 mm (+2/0)
- anchura del aro de la rueda 135 (+1/-1) mm
- el diámetro interior de la llanta de la rueda en el lado del labio de 810 mm (+ 0/-4 mm)
- el diámetro interior de la llanta de la rueda opuesto al lado del labio de 810 mm (+ 0/-4 mm)
- espesor de la telaraña:
- en conexión con el aro 20 (+2/-0) mm
- en conexión con la nave 20 (+2/-0) mm
- diámetro exterior del eje en el lado opuesto al labio de 240 mm (+4/-0)
- diámetro exterior del eje en el lado del labio de 240 mm (+4/-0)
- longitud del eje: 185 (+3/-0) mm
- diámetro del cuerpo del eje de 173 (+2/-0) mm
- presión nominal de las ruedas sobre el diámetro del eje de 200 mm
- perfil de laminado de acuerdo con la norma EN13715-S1002/h28/e32.5/6,7%
- longitud total del eje 2180 (+1/-1) mm
- el diámetro del registro del eje de 130 p6 ((+0,068/+0,043) mm
- longitud del registro del eje 191 (+ 0,5/- 0,5) mm
- el diámetro del obturador del eje f 160 t7 (+ 0,174/+ 0,134) mm
- longitud del obturador 58 (+1/-0) mm
- presión nominal de las ruedas sobre el diámetro del eje de 200 mm
- La brida es de 30,5/32,5 mm.
También podemos añadir pintura según sus necesidades.
